Medição de Aterramento

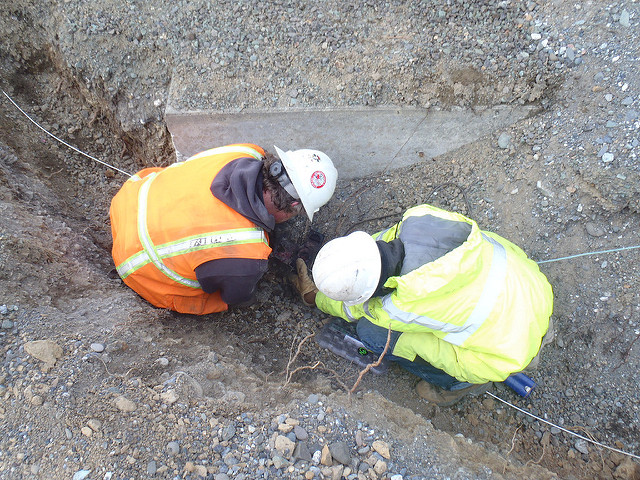

Medição de Aterramento tem como objetivo medir a resistividade do solo que nada mais é que uma medida de quanto o solo resiste ao fluxo de eletricidade. É um fator crítico na concepção de sistemas que dependem de passagem de corrente através da superfície da terra. Sabendo disso a RW engenharia dispõe de uma equipe de técnicos capacitadas a realizar qualquer tipo de medição de aterramento seguindo as normas da ABNT NBR 5419 e NBR 5410 da ABNT.

Um aterramento é uma conexão elétrica direta à terra, uma conexão a um ponto particular em um circuito elétrico ou eletrônico, ou uma conexão indireta que funciona como resultado da capacitância entre o equipamento e a terra ou uma grande massa de material condutor.
O princípio da medição de aterramento é a compreensão da resistividade do solo e como ela varia com a profundidade dele, isso é necessário para projetar o sistema de aterramento em uma subestação elétrica ou sistema de SPDA (sistema de proteção contra descarga atmosférica) mais conhecido como “para raios”. É necessário para a concepção de aterramento eletrodos para subestações e sistemas de transmissão de alta tensão de corrente contínua. Na maioria das subestações, a terra é usada para conduzir a corrente quando existem aterramento no sistema. Em geral, existe algum valor acima do qual a impedância da ligação à terra não deve subir e alguma tensão de passo máxima que não deve ser excedida para evitar pôr em perigo pessoas e animais. O valor de resistividade do solo está sujeito a grande variação, devido à umidade, temperatura e conteúdo químico. Valores típicos são:

Valores usuais: de 10 até 1000 (Ω-m)
Valores excepcionais: de 1000 até 10000 (Ω-m)
A unidade SI de resistividade é o ohmmetro (Ω-m)

Uma vasta gama de valores típicos de resistividade do solo pode ser encontrada na literatura. Military Manual 419 (MIL-HDBK-419A) contém tabelas de referência e fórmulas para a resistência de vários padrões de hastes e fios enterrados em solo de resistividade conhecida. Sendo livres de direitos autorais, esses números são amplamente copiados, às vezes sem reconhecimento. Como a qualidade do solo pode variar muito com a profundidade e sobre uma ampla área lateral, a estimativa da resistividade do solo com base na classificação do solo fornece apenas uma aproximação grosseira. Medições de resistividade reais são necessárias para qualificar completamente a resistividade e seus efeitos no sistema de transmissão geral.
