SPDA

O que é SPDA?

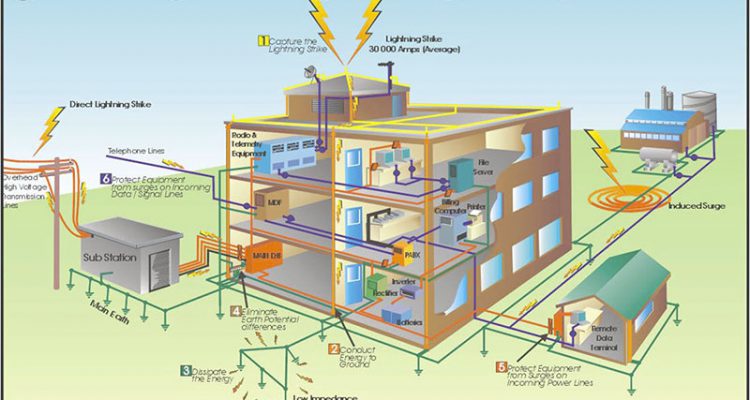

As siglas SPDA significam sistema de proteção contra descargas atmosféricas, esses sistemas servem para proteção de prédios, antenas, instalações industriais, tanques, tubulações e pessoas contra as descargas atmosféricas e seus efeitos. Os sistemas de proteção contra descargas atmosféricas (SPDA) são compostos por dispositivos instalados nos pontos mais altos das instalações e estruturas, elas proporcionam um caminho para terra oferecendo a menor resistência elétrica possível, para desta forma, oferecer um caminho para corrente criada pela descarga atmosférica fluir em direção a terra, sem danificar equipamentos ou estruturas, além de proteger as pessoas dentro da instalação.

Basicamente o objetivo do SPDA é dissipar para terra essa perigosa corrente elétrica, direcionando a corrente por um caminho mais seguro possível, desta maneira minimizando ou anulando seus impactos.

A utilização do SPDA não impede a incidência de descargas atmosféricas no local, as descargas são fenômenos naturais causados, pelo atrito das nuvens no céu, este atrito gera um efeito de eletrização de grande diferença potencial, desta forma é impossível anular a indecência das descarregas, mais através dos SPDA´s podemos minimizar seus efeitos nas instalações, construções e proteger as pessoas nelas abrigadas.

Quando utilizamos SPDA?

A norma regulamentadora NR10 estabelece que todo estabelecimento que tenha potência instalada superior a 75KW, deve possuir e manter o prontuário das instalações elétricas (PIE), dentro desta documentação deve conter o relatório de inspeção do sistema SPDA e os aterramentos elétricos. Desta forma as empresas são responsáveis por construir e manter o sistema SPDA em funcionamento.

A utilização de SPDA é uma exigência do corpo de bombeiros em edifícios com mais de 30 metros de altura e instalações comerciais e industriais, com mais de 1500 m² de área construída, também é exigência em áreas destinadas a depósitos de explosivos e inflamáveis, e também em outras edificações a critério do Corpo de Bombeiros, sempre que se justificar a necessidade pela periculosidade; o SPDA deve obedecer a critérios de confiabilidade e de segurança, pois evita explosões e incêndios principalmente em ambientes perigosos como postos de combustível.

O que compõe um SPDA, e quais são os tipos de SPDA? A norma de instalação de SPDA é regulada pela Associação Brasileira de normas Técnicas (ABNT), através da NBR 5419 o objetivo principal da norma é evitar e minimizar incêndios, explosões, danos materiais e risco de morte de pessoas e animais pelos efeitos das descargas elétricas. Atualmente existem três métodos de dimensionamento: Método gaiola de Faraday;
Método de Franklin (limitada em função da altura e limite de proteção);
Método da esfera rolante ou Esfera fictícia.

O método Gaiola de Faraday consiste em instalar um sistema de captores formados por condutores horizontais interligados em forma de malha. Esse método é muito utilizado na indústria para a proteção de galpões e edifícios, pois a disposição dos cabos na estrutura se torna o próprio receptor da descarga atmosférica. O uso deste tipo de SPDA é baseado na teoria de Faraday, segundo a qual, o campo elétrico no interior de uma gaiola é nulo, mesmo quando passa por seus condutores uma corrente de valor elevado, mas para isto é necessário que a corrente seja distribuída uniformemente por toda à superfície. Quanto menor for à distância entre os condutores da malha, melhor será a proteção obtida ( NBR 5419/2005).
