Montagem de Cabines Primarias

cabine primaria
cabine primaria
cabine primaria
cabine primaria
cabine primaria

Projetos Cabine Primária

Cabine Primária: A cabine primária é o conjunto de equipamentos destinados a entrada de energia, medição de faturamento e proteção, é uma instalação elétrica de alta potência, contendo equipamentos para transmissão e distribuição de energia elétrica. Funciona como ponto de controle e transferência em um sistema de transmissão de energia elétrica, direcionando e controlando o fluxo energético, transformando os níveis de tensão e funcionando como pontos de entrega para consumidores industriais.

Projeto: visa atender todas as características e exigências de cada instalação, seguindo as normas nacionais e internacionais de segurança e qualidade para que seja feito um projeto adequado, viável e totalmente seguro. O que compõe o projeto: Cabine de medição; Cabine de proteção; Cabine de secciona-mento e transformação; Entrada de energia da edificação; Proteção do sistema elétrico; Dimensionamento dos cabos alimentadores dos painéis de BT; Entrada de serviço; Ramal de entrada; Ponto de entrega. Vantagens da instalação elétrica: Nós possuímos serviços que trará benefícios para industriais, trazendo um custo menor para você cliente Economia de materiais; Economia de consumo de energia elétrica; Projetos Elétricos de Média Tensão dentro das normas vigentes de segurança; dimensionamento correto e personalizado de acordo com as necessidades de cada cliente; Previsão de consumo para melhor rendimento da energia e redução de gasto e adequação a NR-10.

Tipos de cubículos e cabines:

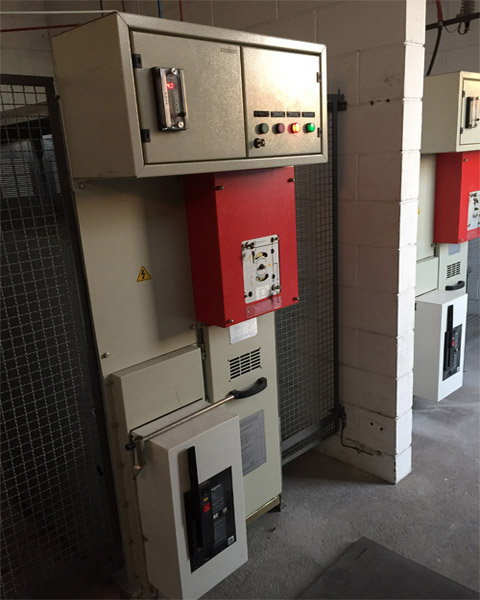

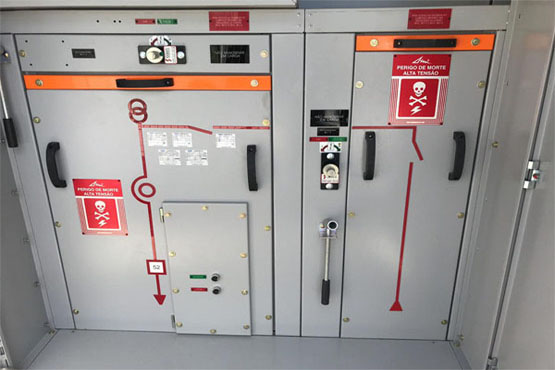

Cubículo Blindado de Média Tensão: O Cubículo Blindado é fabricado com alta tecnologia, garantindo agilidade em sua instalação, bem como segurança em situações de operação e manutenção, pode ser projetado sob encomenda com acabamentos e cores especiais, bitola das chapas de estrutura e fechamento, dimensões e componentes elétricos conforme especificações do cliente.

1. Descritivo técnico do Cubículo Blindado de Média Tensão:

Classificação conforme NBR IEC 62271-200 - Atende integralmente NR10; Classe de tensão: 7,2kV; 15kV - NBI: 60kV; 95kV;
Corrente nominal: 630A até 4000ª - Opção de uso ao tempo.

Aplicação do Cubículo Blindado de Média Tensão:

O Cubículo possui diversas aplicações, como em entradas de energia e faturamento (concessionárias), distribuição, proteção de transformadores e redes primárias. Tendo como principal aplicação às empresas de saneamento básico, indústrias em geral, as mineradoras, usinas de açúcar e álcool, construção civil, aeroportos, entre outros.

Característica do Cubículo Blindado de Média Tensão:

Cubículo Blindado inteiramente blindado em chapa de aço bitola mínima 14USG;
Separações metálicas formando compartimentos independentes entre si;
Portas frontais e traseiras dotadas de dobradiças internas e trincos;
Grades de proteção confeccionadas com tela de proteção nos vãos de acesso interior;
Tampas de despressurização contra arcos internos;
Compartimentos superiores para equipamentos de baixa tensão;
Estrutura do Cubículo Blindado de Média Tensão rigidamente fixado a rodapé em forma de “U”;
Barramentos em cobre eletrolítico dimensionado e pintado conforme normas ABNT;
Isoladores em epóxi, garantindo total resistência a esforços mecânicos originados de corrente de defeitos em toda a extensão dos barramentos;
Sistema de aterramento completo;
Dispositivos para lacres, dispostos de acordo com as normas das concessionárias.

A Cabine Primária Convencional atende as potências, desde:

Potência de 1000 KVA - Potência de 750 KVA;
Potência de 500 KVA - Potência de 300 KVA;
Potência de 225 KVA - Potência de 150 KVA;
Potência de 112,5 KVA; conforme a necessidade de cada cliente.

Cabine Primária em Alvenaria:

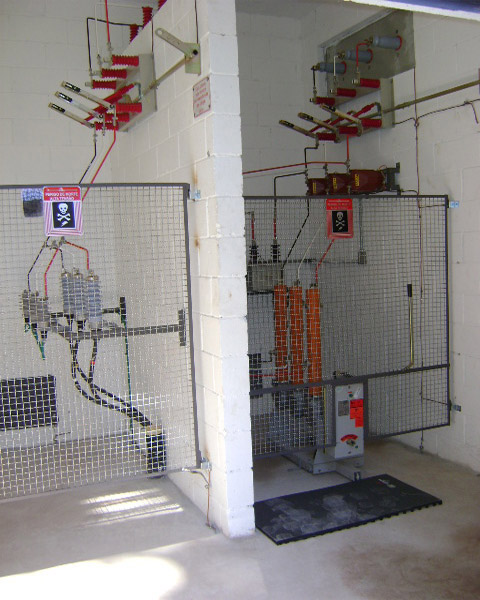

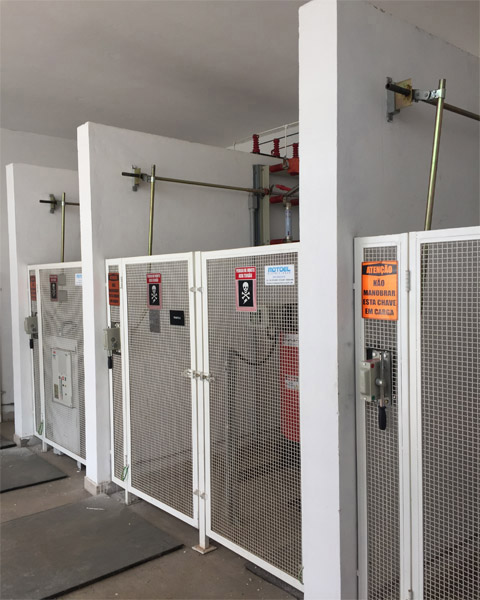

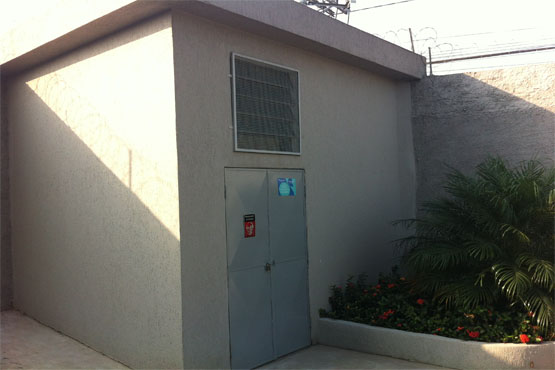

Cabine Primária em Alvenaria é utilizada para se evitar danos aos demais equipamentos em recintos separados por divisões incombustíveis que podem se chamar cubículos. Atendendo a indústrias, empresas que possuem alto gasto com energia elétrica, empresas de gás GNV, condomínios, shopping Center, entre outros. Desde o projeto, a instalação e manutenção.

Cabine Primária Simplificada:

Cabine Primária Simplificada compacta para uso ao tempo - Classe de Tensão 15 KV;
Corrente Nominal de 400ª - Fácil montagem e instalação;
Fácil limpeza e manutenção - Podem ser convencional em alvenaria, convencional blindada, blindada simplificada compacta e alvenaria simplificada;
Teste e emissão de laudo de isolação de cabos e equipamentos (megômetros);
Teste e emissão de laudo de equipamentos com (ttr e ponte kelvin).
Teste e emissão do laudo dos condutores (muflas) - Hipot.

A maior vantagem é que, com a Cabine Primária Simplificada se reflete na fatura de energia, podendo gerar uma economia de até 30% no valor final da fatura em comparação com a tarifa cobrada pela concessionária na baixa tensão.
